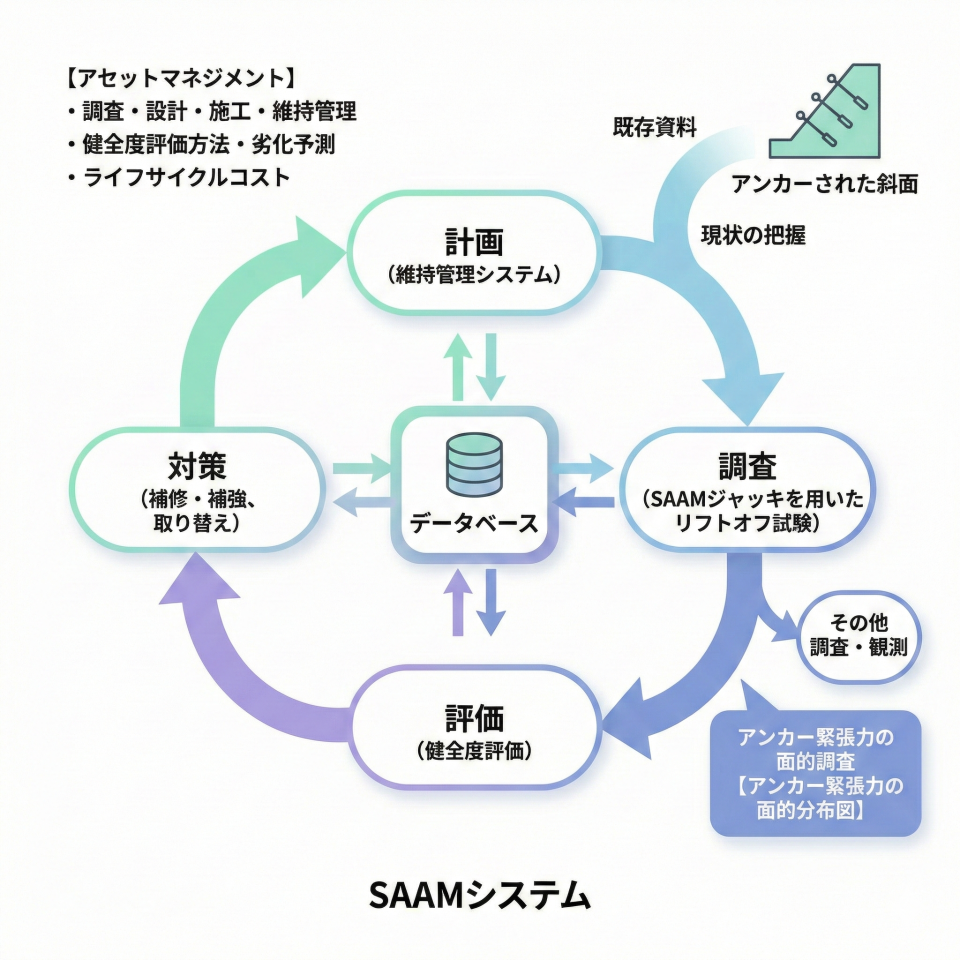

SAAMシステムでは、小型・軽量のSAAMジャッキにより、効率的に数多くのアンカーに対してリフトオフ試験を実施し、アンカーのり面の面的調査よる残存緊張力分布図、ならびにその他の維持管理情報と合わせてアンカーのり面の健全性を評価します。この評価結果をもとに、アンカー緊張力のモニタリング調査や緊張力の調整などを含めた対策等、安全かつ経済的で効果的なアンカーのり面の維持管理手法を提案していくシステムです。

SAAMシステム（Sustainable Asset Anchor Maintenance System）は、斜面安定の抑止対策工法として広く使用されているグラウンドアンカー工法について、アンカーを私たちの生活を守る重要な社会資産のひとつとして考え、アンカーが施工されたのり面のアセットマネジメントによる持続可能な維持を行うことを目的としています。

SAAM(サーム)ジャッキは、小型・軽量であるため、リフトオフ試験を実施するにあたり、従来のセンターホール型ジャッキのようにクレーンでの搬入・撤去、足場の仮設などが必要なく、迅速に数多くのアンカーに対してリフトオフ試験が実施できるため、アンカーのり面におけるアンカー残存緊張力の面的調査を効率的に行うことが可能です。

SAAMジャッキを用いることで、
リフトオフ試験を効率的かつ迅速に実施できるとともに、
アンカーが施工されたのり面全体の残存緊張力分布状態を把握できます。

*1 ここでのリフトオフ試験とは、アンカーの残存緊張力を測定する試験です。

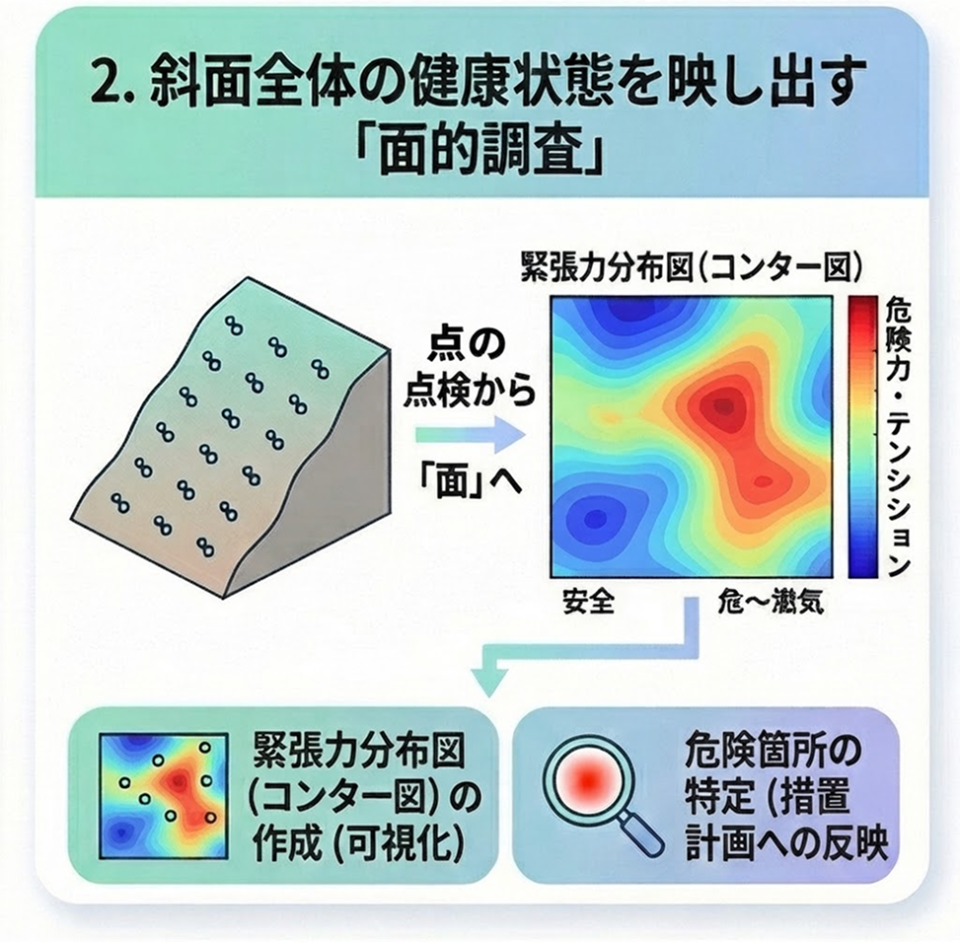

従来の点での調査に対し、SAAMシステムではのり面全体の残存緊張力を面的に評価します。
短時間で多くのアンカーを調査できるため、緊張力の分布傾向を把握でき、異常箇所の早期発見と合理的な維持管理を可能にします。

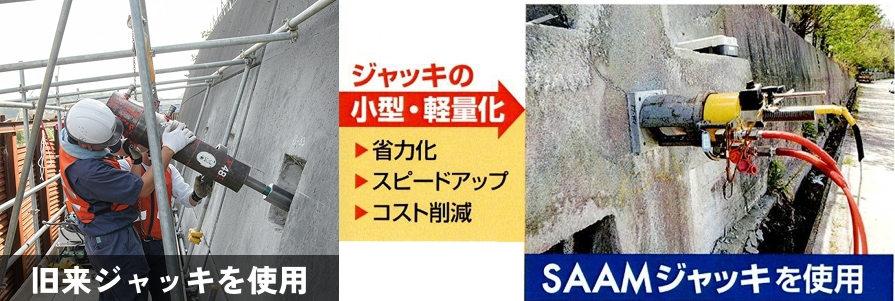

従来の試験用ジャッキは重く、調査にはクレーンや足場仮設が必要でした。
現在まで一般的に用いるJⅡ-600-20-43規格のSAAMジャッキは、わずか15kgという軽量設計を実現しています。

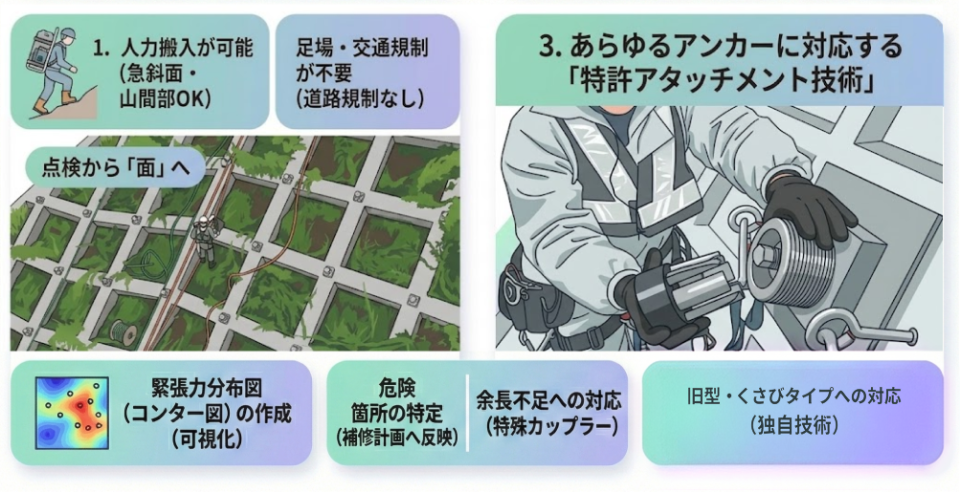

• 人力搬入が可能
作業員が手で持って移動できるため、重機が入らない急斜面や山間部でも調査が可能です。

• 足場が不要
ロープアクセスによる作業で、道路規制を伴わない調査が可能です。

従来の5%程度の数本抽出による点検とは異なり、
斜面全体のアンカーをバランスよく調査することで、アンカーが施工されたのり面全体の傾向を把握します。

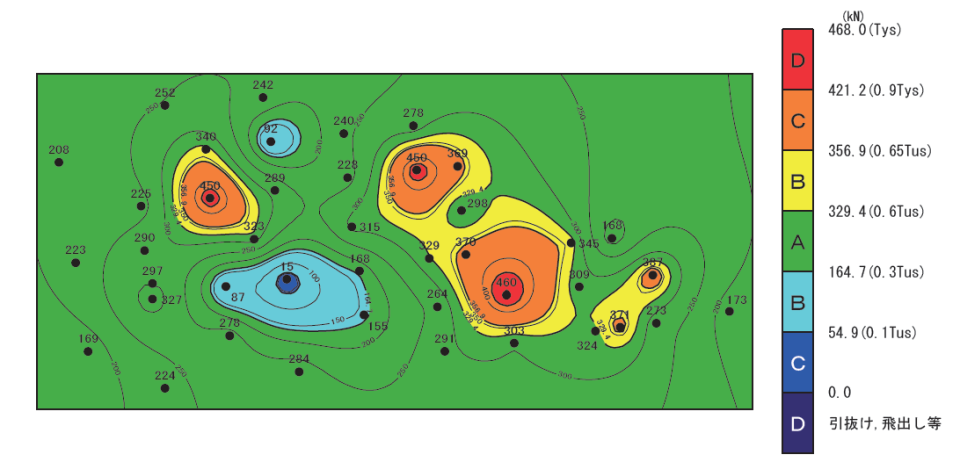

• 残存緊張力分布図の作成

測定データを地図のように可視化できます。

• 危険箇所の特定
緩み・過緊張などの異常を視覚的に把握し、維持管理計画に反映できます。



従来は調査が困難だったアンカーにも対応可能です。

• 余長不足への対応
特殊カップラー（SAAM-A）によりネジ山が短いアンカーでも試験が可能です。

• 旧型・くさびタイプへの対応
独自技術により、多様なアンカー形式に対し測定センサーの設置が行えます。

◎ コスト・工期の削減
足場やクレーンが不要となり、調査費用と期間を大幅に削減できます。

◎ 社会的影響の最小化
道路規制を緩和できる調査が可能です。

◎ 困難な場所への対応
狭隘地・高所・山間部など場所を選ばない調査が可能です。

◎ 科学的な維持管理
データに基づき維持管理の優先度を判断できます。

◎ 緊急時の即応性
災害直後の迅速な現地確認が可能です。

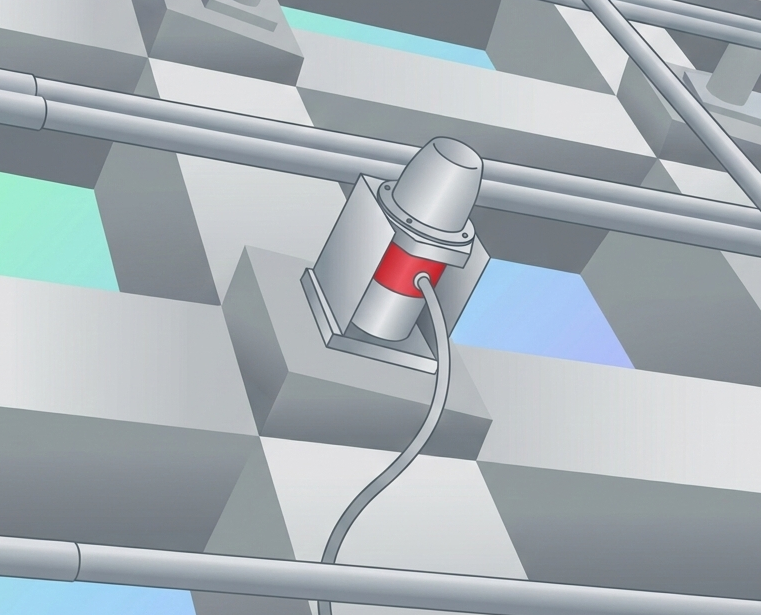

「SAAM-L」を設置することで、
既設アンカーに後付けでモニタリング用センサーを取り付け、24時間体制の遠隔監視を実現します。

これまで手間と費用の面から十分に行えなかった斜面管理を、より高精度かつ効率的に行えます。
SAAMシステムは、データに基づいた安全・安心な社会基盤の構築に貢献します。
